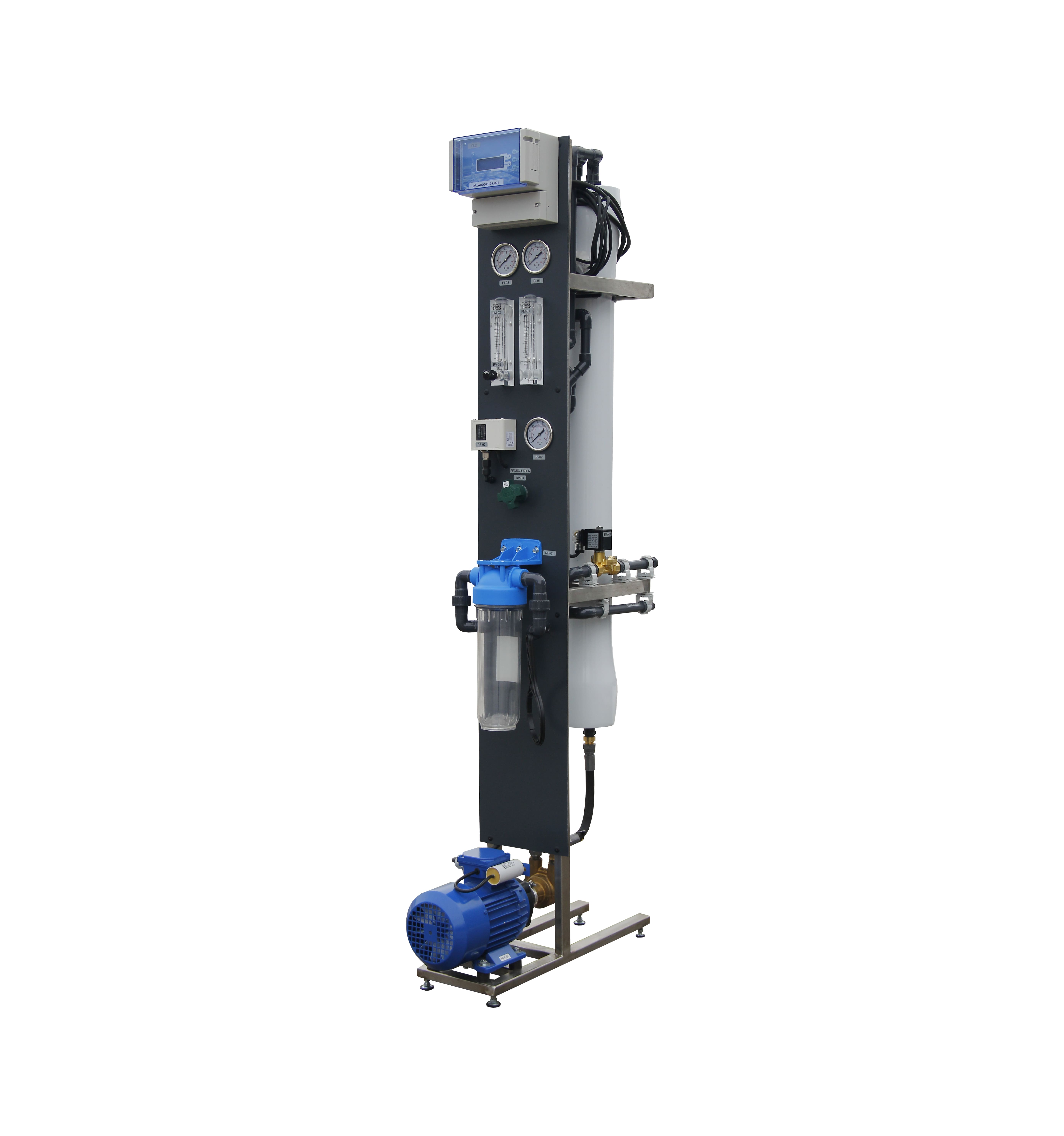

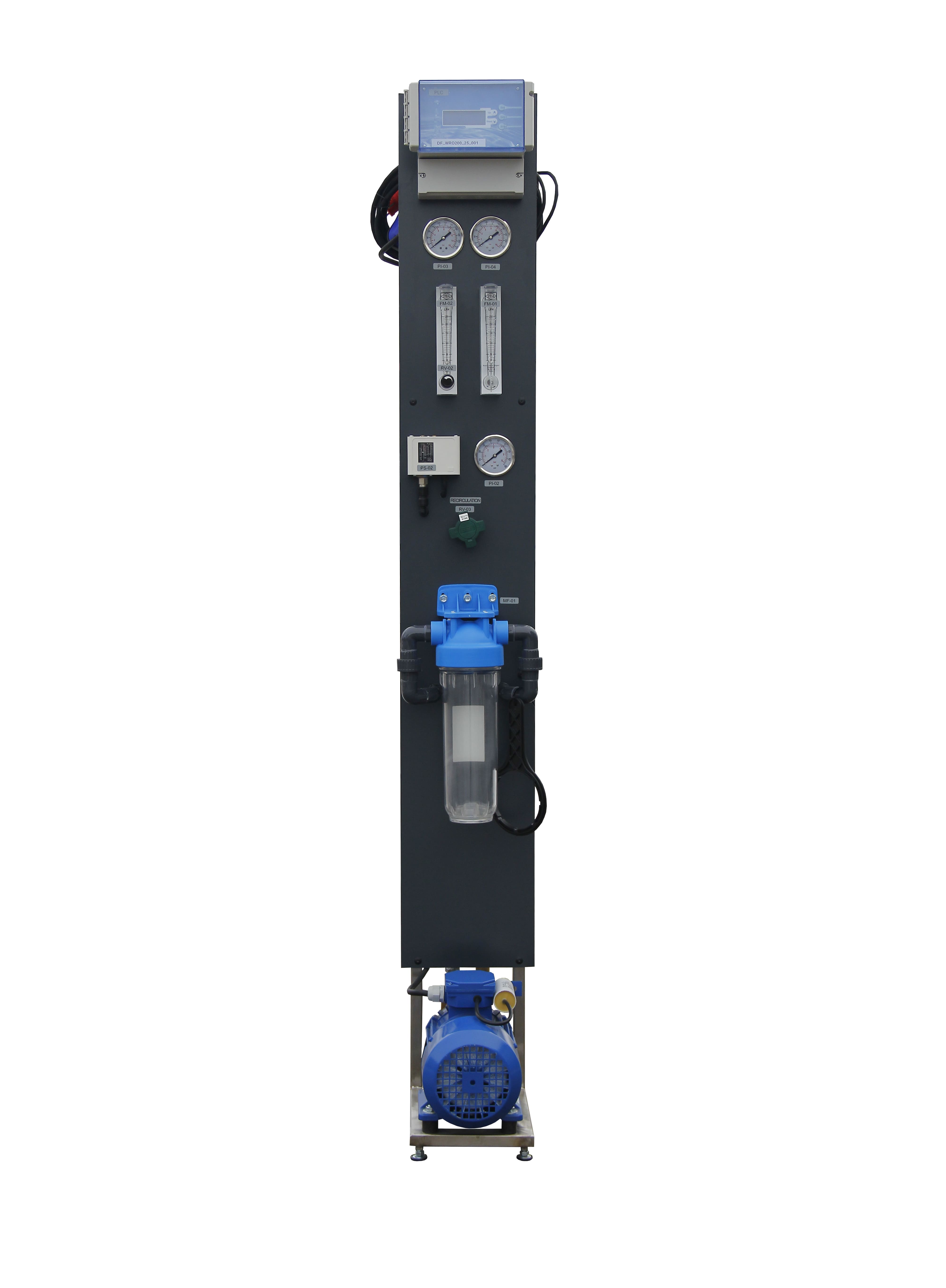

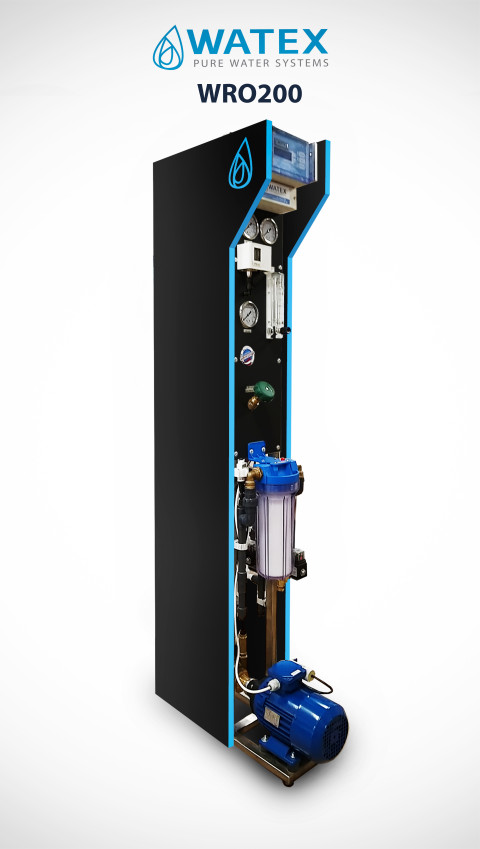

WATEX WRO200 PLUS pöördosmoosisüsteem puhta vee mahutiga

Pöördosmoosi protsessi kirjeldus

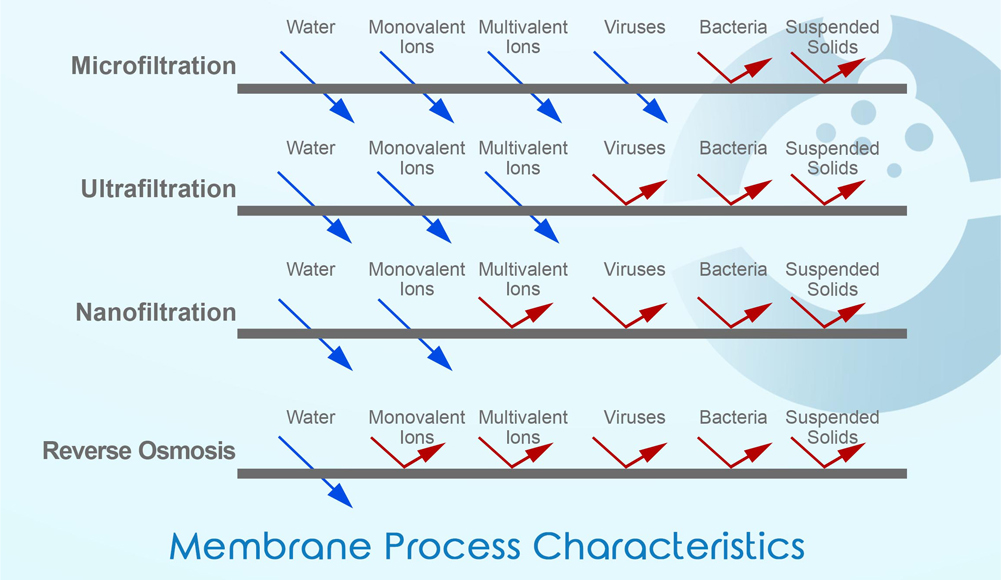

Pöördosmoos (RO – Reverse Osmosis) on membraanfiltratsioonil põhinev veetöötlustehnoloogia, mida kasutatakse vee demineraliseerimiseks ja soolade filtreerimiseks. Toorvee kõrgsurve rakendamisel liiguvad veemolekulid läbi poolläbilaskva membraani kõrgema lahustunud ainete kontsentratsiooniga lahusest madalama kontsentratsiooniga lahusesse.

Lahustunud soolad, raskmetallid, orgaanilised ühendid, bakterid ja muud mikroorganismid membraani ei läbi ning eemaldatakse kontsentraadina (retentaadina).

Süsteem võimaldab eemaldada kuni 99,2% lahustunud sooladest, sõltuvalt:

• toorvee kvaliteedist,

• temperatuurist,

• töörõhust,

• membraani tüübist,

• süsteemi hüdraulilisest skeemist.

Eelised

• Integreeritud pöördosmoosisüsteem koos puhta vee akumulatsioonimahuti ja jaotussüsteemiga

• Keemiliselt ja mikrobioloogiliselt ohutu permeaat vastavalt rahvusvahelistele joogivee kvaliteedistandarditele

• Plug & Play lahendus – lihtsustatud paigaldus ja kasutuselevõtt

• Kompaktne konstruktsioon tööstusliku kvaliteediga komponentidega

• Stabiilne töörežiim ja pidev jõudluskontroll

• Konkurentsivõimeline hinna ja kvaliteedi suhe

Kasutusvaldkonnad

• Elamud, suvilad, kus on nõutud kõrgendatud joogivee kvaliteet

• Äri- ja teenindussektor: pagaritöökojad, käsitööõlletehased, meditsiiniasutused, SPA- ja tervisekeskused, hotellid, külalistemajad

• Tööstuslik kasutus: niisutussüsteemid, põllumajandus, farmid

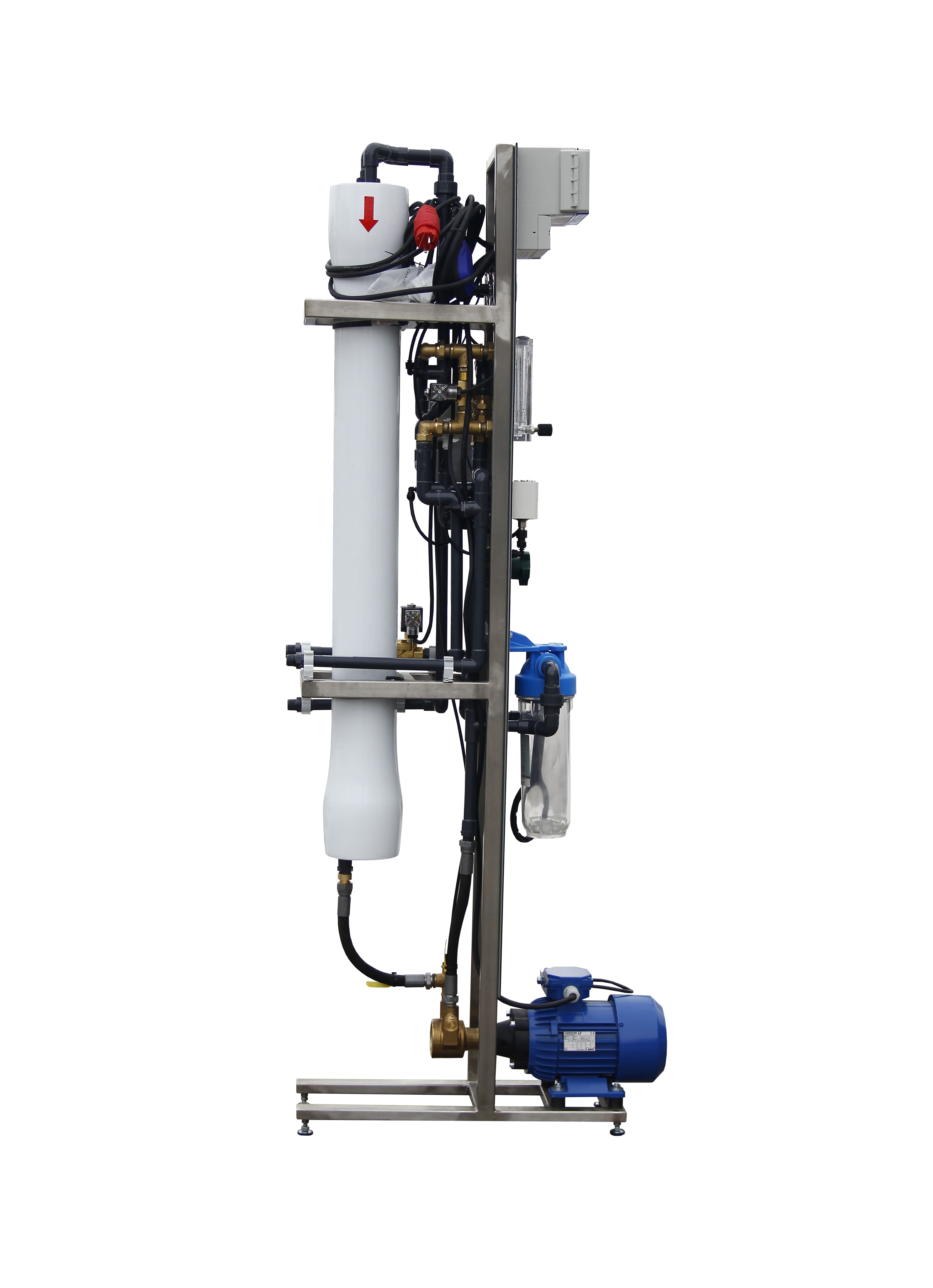

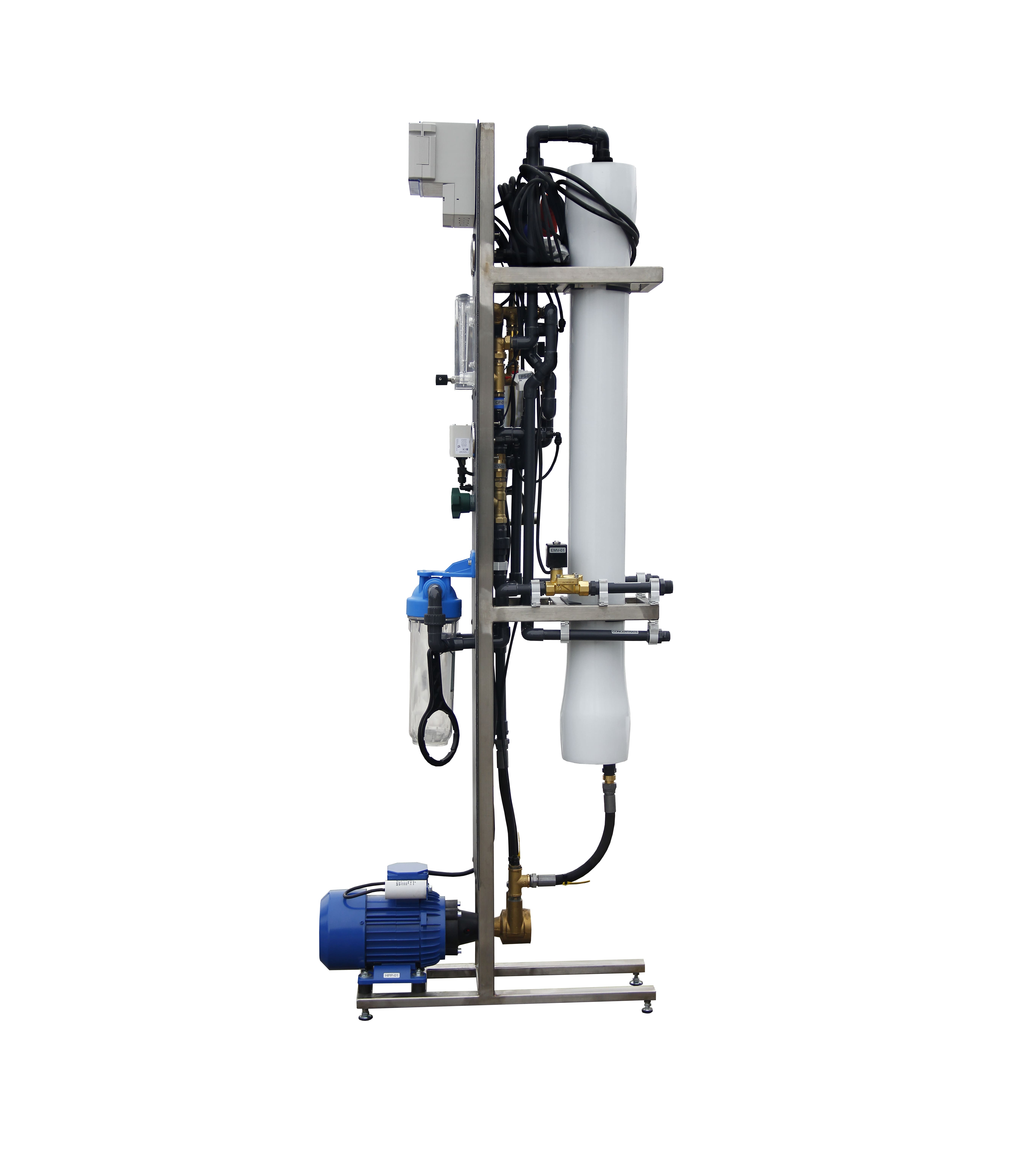

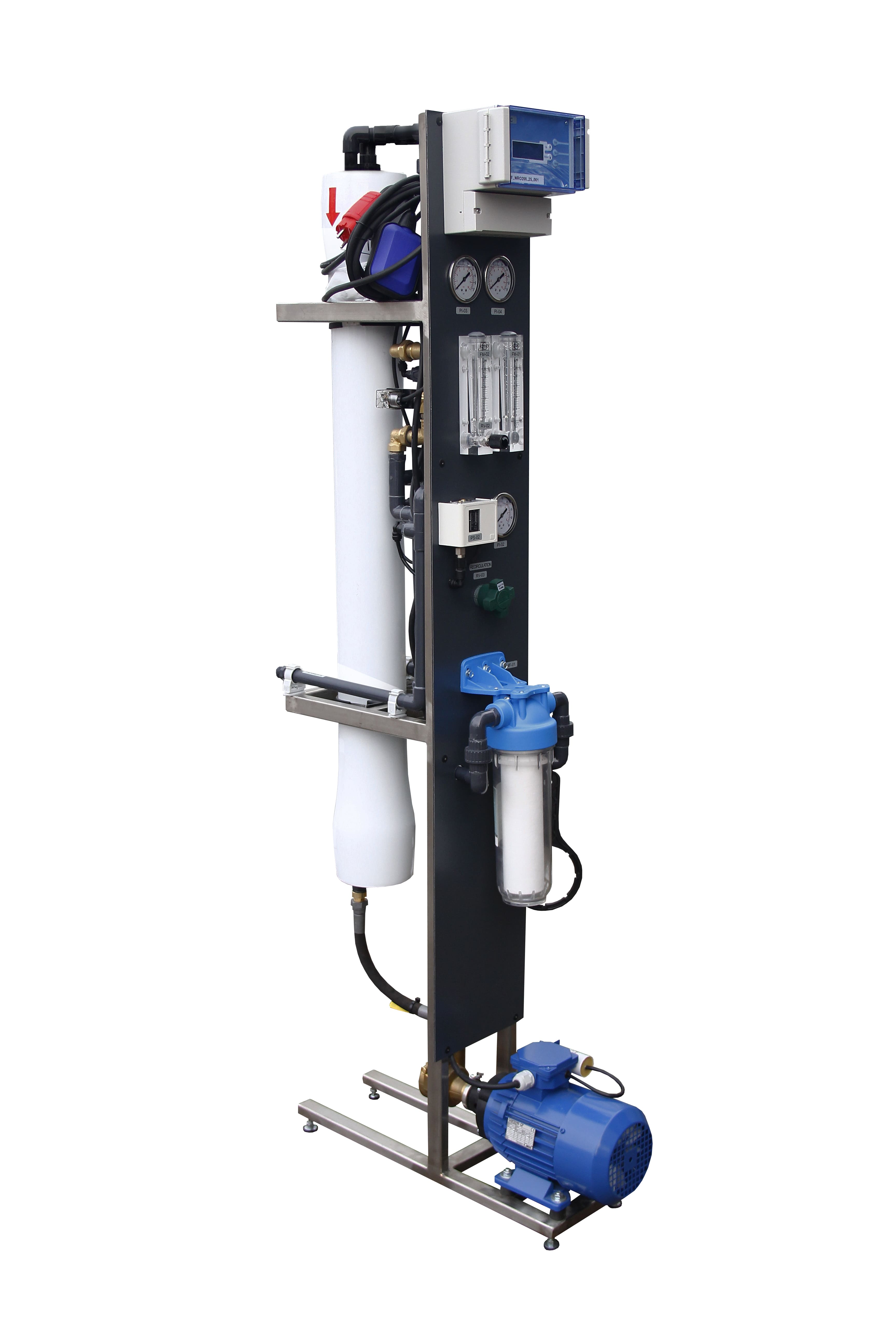

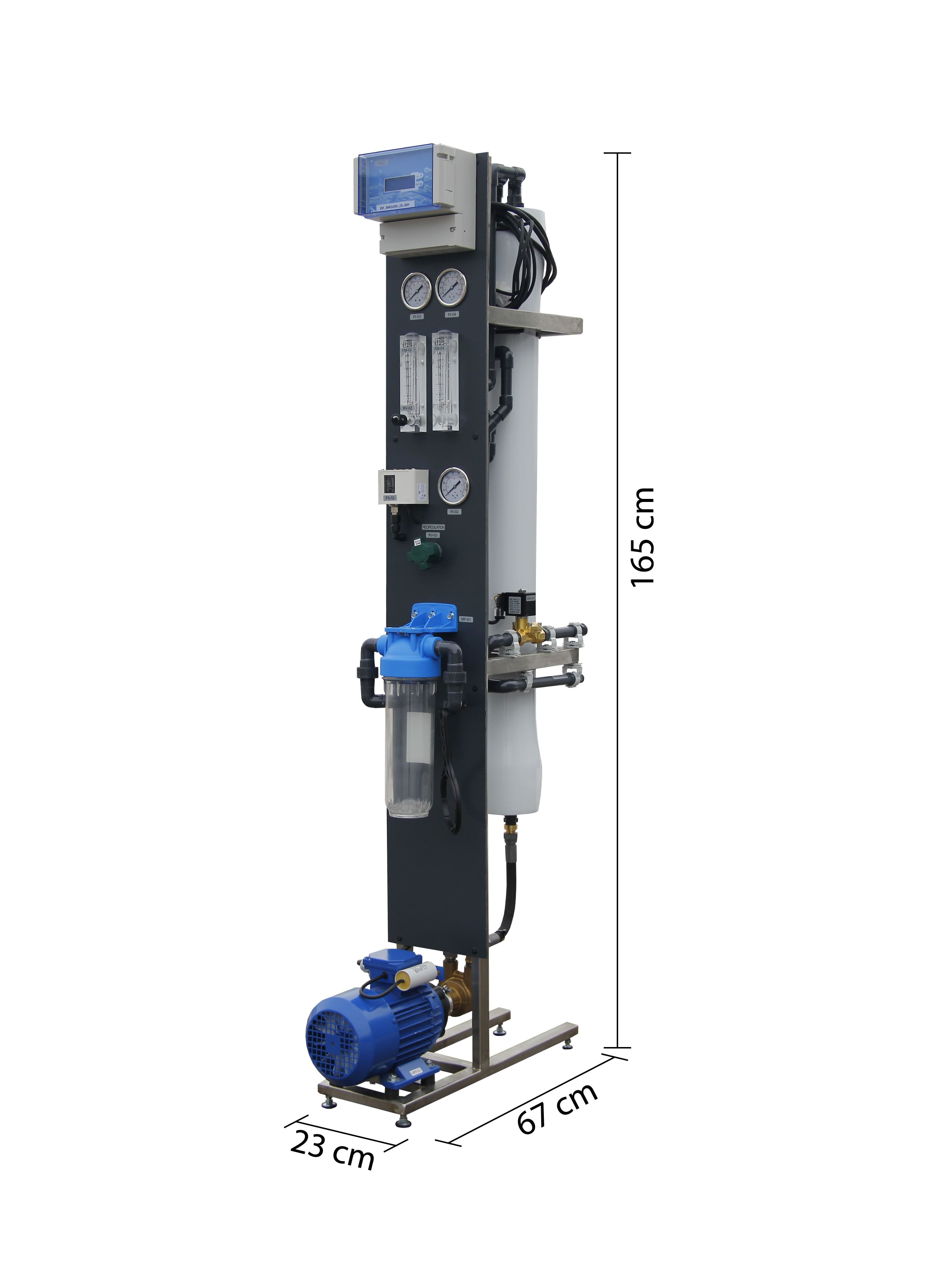

Süsteemi konstruktsioon ja põhikomponendid

• Mittekorrodeeruv roostevabast terasest raam AISI 304

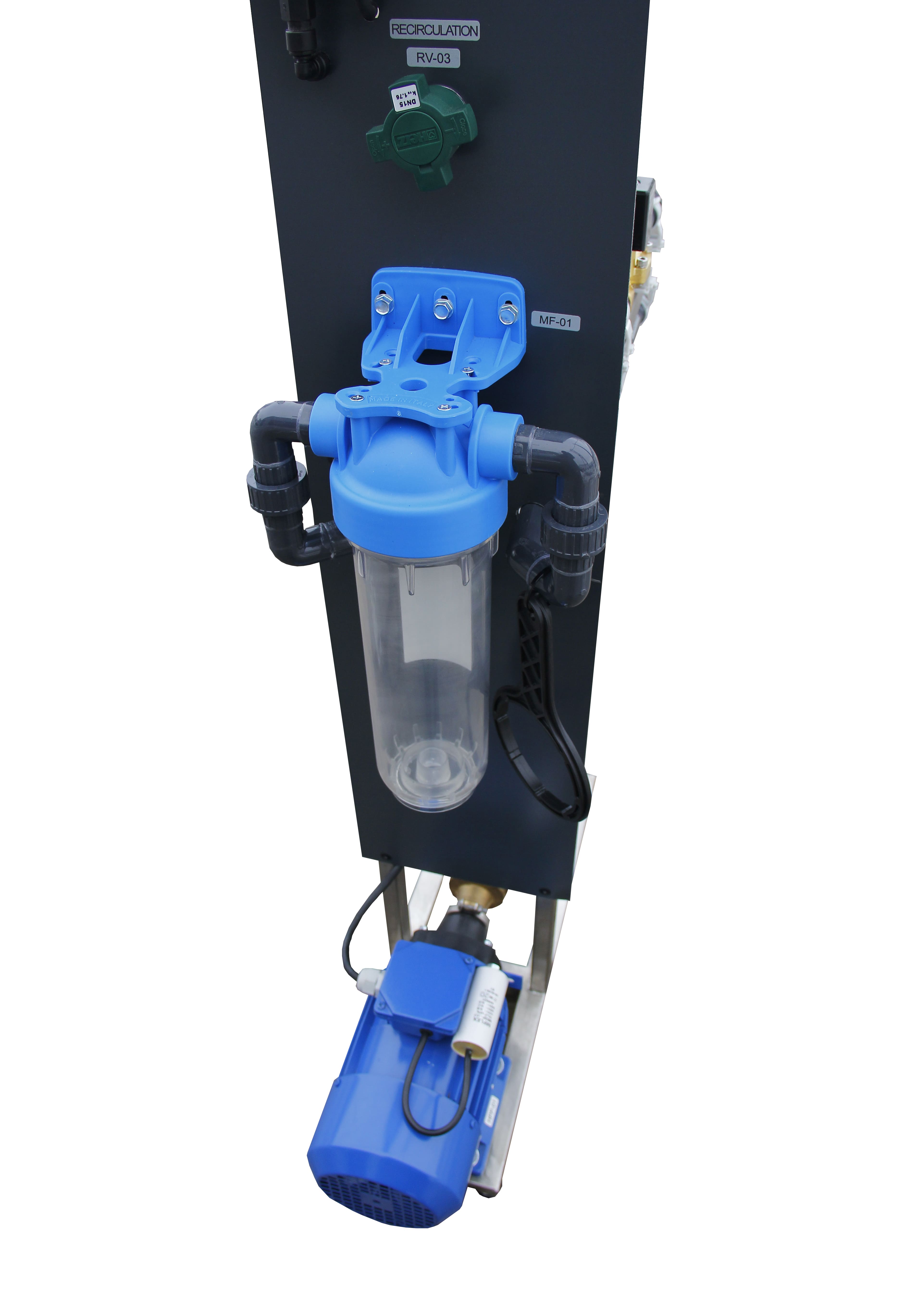

• 5 µm polüpropüleenist setefilter membraani mehaaniliseks kaitseks

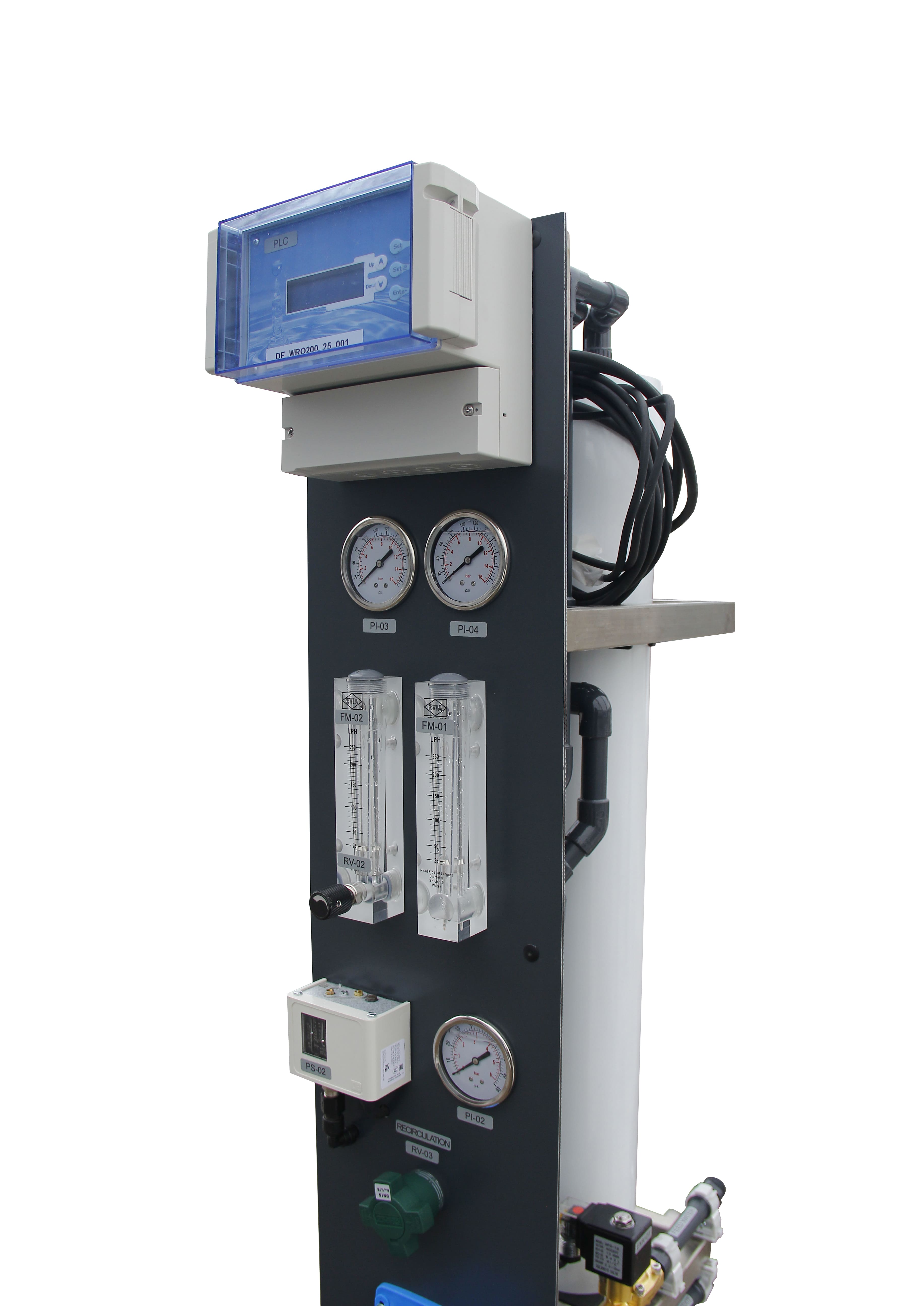

• Elektrooniline juhtkontroller MANITRONICA

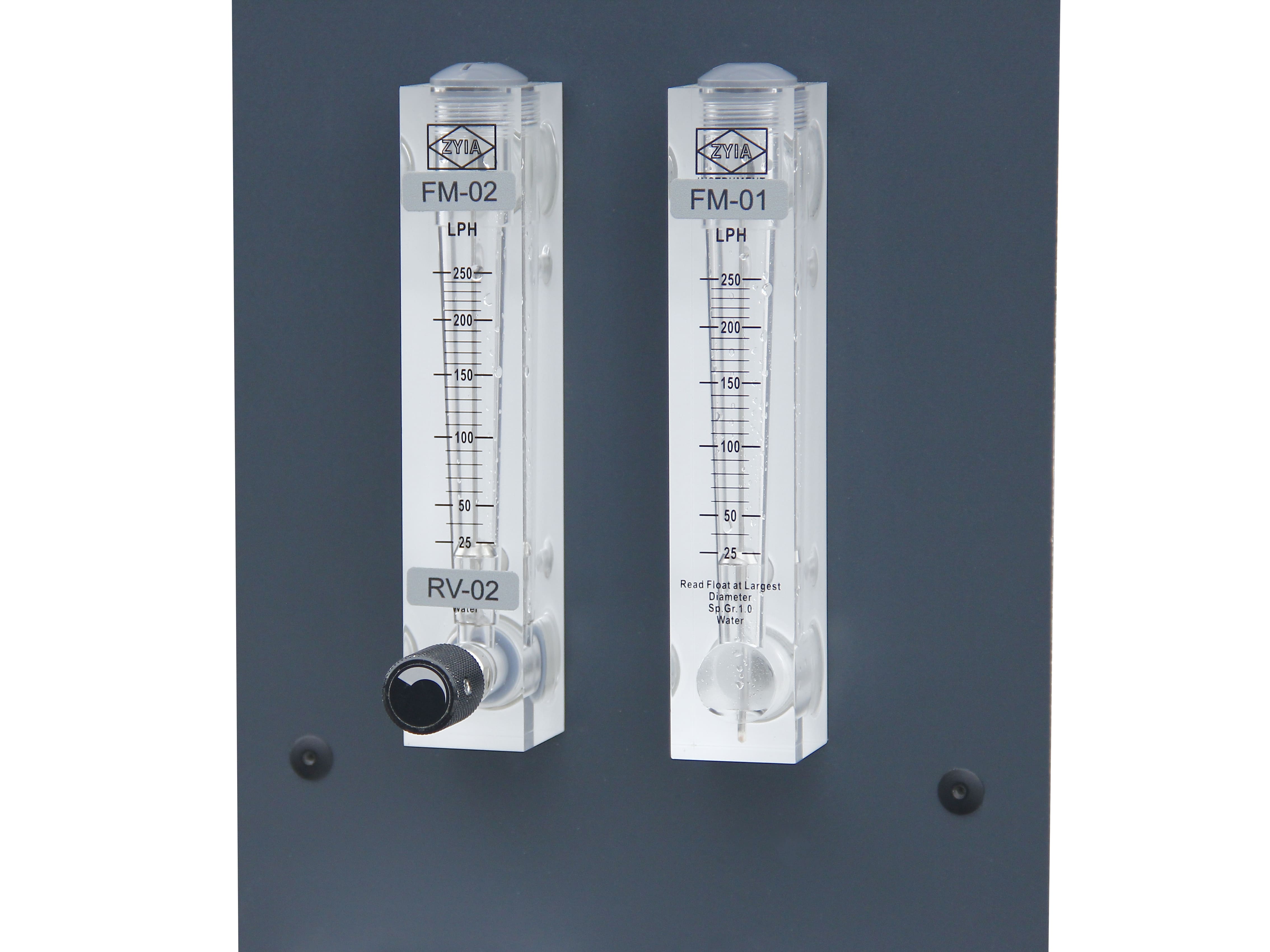

• Akrüülist permeaadi ja kontsentraadi voolumõõturid

• 4 glütseriiniga täidetud manomeetrit vibratsiooni summutamiseks

• MWG kõrgsurvepump

• Grundfos SBA3-35A tõstepump integreeritud juhtautomaatikaga

• Toidukvaliteediga polüetüleenist puhta vee mahuti, maht 500 l

• Torustikusüsteem:

  • liimitud PVC-U liitmikud PN16,

  • John Guest kiirliitmikud,

  • kõrgsurve hüdraulilised paindvoolikud

• 2 tk pöördosmoosi membraane CSM RE4021-BLN

• Juhtpaneeli valgustus

• Vibratsioonisummutid kõrgsurvepumba ja raamkonstruktsiooni all

Tööparameetrite ja kvaliteedi kontroll

• Permeaadi veebipõhine elektrijuhtivuse mõõtur (vahemik 0–499 µS/cm)

• Madalrõhuandur toorveesüsteemis kõrgsurvepumba kuivkäigu vältimiseks

• Rõhukontroll järgmistes punktides:

  • peale settefiltrit,

  • peale kõrgsurvepumpa,

  • kontsentraadi liinil,

  • peale puhta vee pumpa

• Permeaadi vooluhulga kontroll

• Kontsentraadi vooluhulga mõõtmine ja reguleerimine

• Pumba rõhu reguleerimisventiil

• Reguleeritav kõrge juhtivuse alarm

• Automaatne ja käsitsi loputussüsteem (membraani kaitseks)

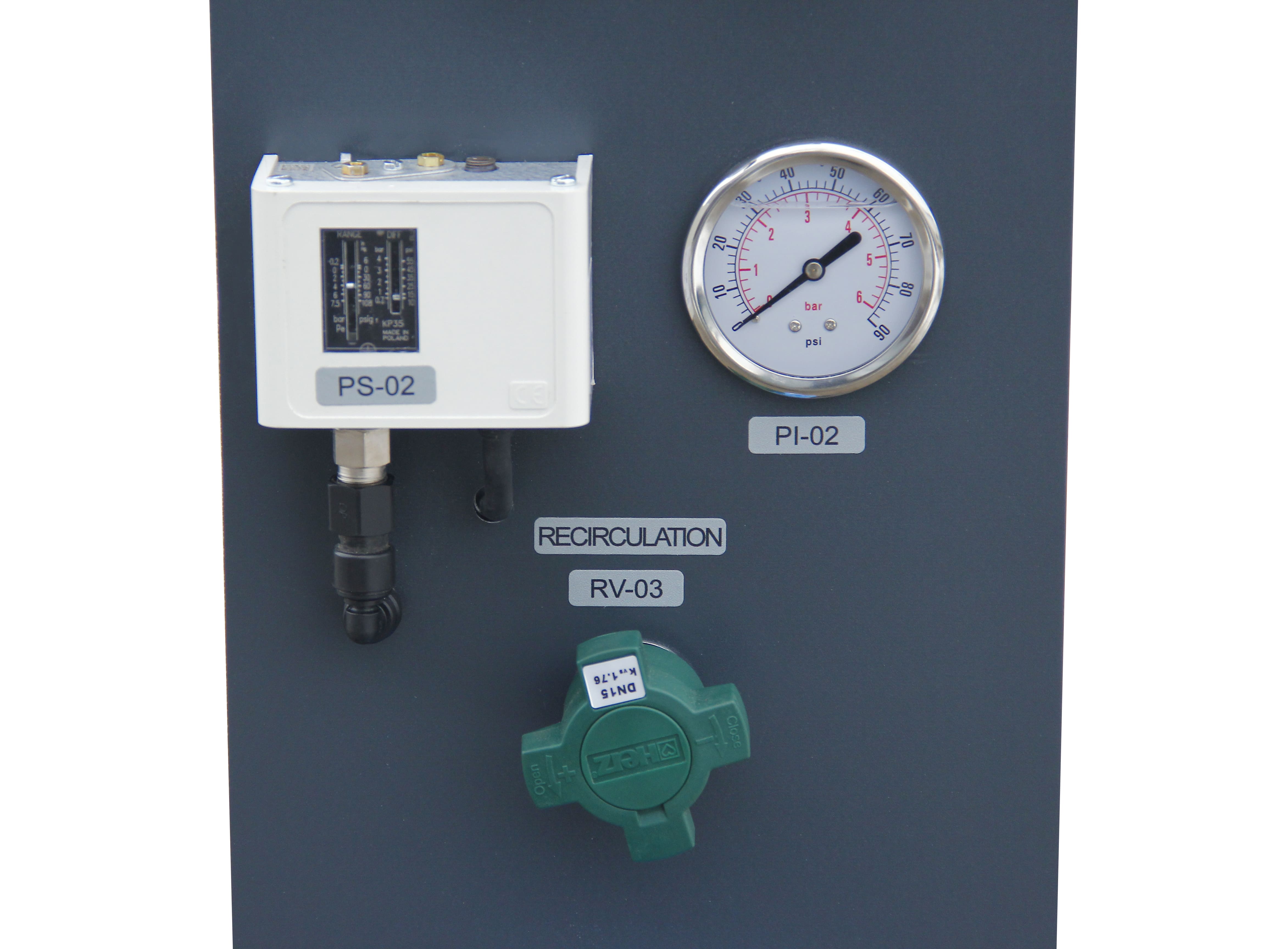

• Ringlusventiil (recirculation control valve)

• Puhta vee ülevooluühendus sifooniga kanalisatsiooni

• Mahuti täitetaseme kontroll ujukianduriga

Paigaldus- ja töötingimused

• Kohustuslik eeltöötlus vastavalt toorvee kvaliteedile:

  • mehaaniline filtratsioon,

  • raua/mangaani eemaldus,

  • veepehmendus või antiskalandi doseerimine,

  • aktiivsöefiltratsioon kloori esinemisel

• Maksimaalne toorvee vooluhulk: 500 l/h

• Kanalisatsiooniühendus kontsentraadi äravooluks

• Elektritoide: 1×230 V / 50 Hz / L/N/PE, 16 A kaitse

• Toorvee temperatuur: 0–40 °C

• Ümbritseva keskkonna temperatuur: 0–50 °C

Lisavarustus ja täiendavad lahendused

• Eeltöötluskomplektid (sette, raua, orgaanika eemaldus, pehmendus, aktiivsüsi)

• Eeltöötluse mikrolülitid ja tööoleku jälgimine

• Mineraliseerimiskassett ja pH korrigeerimismoodul

• Antiskalandi doseerimissüsteem membraanikaitseks
